Când să folosiți cablul de fibră optică mpo?

Dacă ați fost suficient de mult timp în jocul centrului de date, probabil că v-ați uitat la o tavă de cablu care deborda de fibre individuale și v-ați gândit-că trebuie să existe o cale mai bună. Există.Cabluri MPO. Dar iată lucrul pe care nimeni nu ți-l spune din față: nu sunt întotdeauna apelul potrivit.

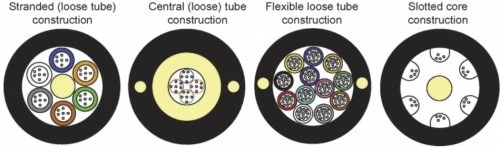

mpo fiber optic cable

Utilizați MPO atunci când aveți de-a face cu probleme de densitate, upgrade-uri de viteză sau pur și simplu v-ați săturat să gestionați cablurile de corecție individuale unul câte unul. Nu-l utilizați pentru amenajări mici de birou sau când bugetul țipă la tine de fiecare dată când te uiți la cotație.

E prea simplificat, evident. Lasă-mă să o descompun.

Centre de date. Facilități hiperscale. Camere de servere pentru întreprinderi în care spațiul în rack costă mai mult pe metru pătrat decât imobiliarele din Manhattan. Acestea sunt teritoriul MPO.

Când înghesuiți conexiuni 40G, 100G sau 400G în comutatoarele Top-of-Rack, rularea a douăsprezece cabluri duplex LC separate începe să arate ridicol. Un cablu trunchi MPO face ceea ce fac acele douăsprezece cabluri-un conector, o tragere, gata. Numai economiile de spațiu justifică schimbarea pentru majoritatea operațiunilor peste o anumită scară.

Am văzut că unitățile își reduc volumul cablurilor cu peste 60% după migrarea la cablarea structurată bazată pe MPO-. Fluxul de aer s-a îmbunătățit. Costurile de răcire au scăzut. Tehnicienii au încetat să-și piardă mințile în timpul modificărilor-adăugărilor-.

Dar-și asta contează-dacă mediul dvs. are mai puțin de, să zicem, 48 de porturi pe rack? Poate rămâne doar cu peticele tradiționale. Este posibil ca supraîncărcarea casetelor MPO și curba de învățare pentru echipa dvs. să nu plătească.

Aici devine interesant.

40GBASE-SR4 utilizează patru fibre de transmisie, patru de recepție. 100GBASE-SR4 face același lucru la viteze mai mari. 400GBASE-SR16 împinge șaisprezece benzi paralele. Vedeți modelul? Optica paralelă are nevoie de conectori cu mai multe-fibră. Pentru asta a fost conceput MPO.

Dacă încă rulați 10G peste tot și nu aveți de gând să faceți upgrade, MPO este exagerat. Perioadă. LC duplex gestionează 10G foarte bine.

Dar în momentul în care foaia de parcurs include comutatoare 40G, transceiver QSFP+ sau orice altceva cu „paralel” în fișa de specificații-începeți să vă gândiți la MPO. Modificarea ulterioară costă mai mult decât efectuarea corectă prima dată. Crede-mă pentru asta.

mpo fiber optic cable

Nu toate transceiver-urile joacă bine cu toate configurațiile MPO. Dezbaterea 8 fibre vs 12 fibre? Este real și contează. 40G QSFP+ SR4 utilizează 8 fibre (4Tx/4Rx). Dar 100G CFP SR10 are nevoie de 20 de fibre. Numărul de fibre nepotriviți înseamnă adaptoare, cabluri de conversie sau miezuri irosite care stau întunecat în portbagaj.

Verificați specificațiile transceiver-ului înainte de a comanda cabluri. Pare evident, dar ai fi surprins cât de des este trecut cu vederea.

Aveți o nouă sală de date disponibilă în șase săptămâni? Terminarea câmpului a sute de capete de fibră nu se întâmplă. Nu curat, oricum.

Ansamblurile MPO pre-terminate rezolvă acest lucru. Fabricat-fabrică, testat-fabrică, expediat gata de conectare. Echipa ta de instalare trage cablurile trunchiului, fixează casetele în panouri și merge mai departe. Ceea ce obișnuia să dureze zile durează ore.

Schimb-? Mai puțină flexibilitate. Lungimile pre-terminate înseamnă că vă angajați la anumite distanțe. Comandați greșit și fie înfășurați cablul în exces în spatele rackului, fie ajungeți scurt. Măsurați de două ori, comandați o dată.

Această parte este de obicei ignorată în literatura producătorului (șocant, nu?). Dar există scenarii legitime în care MPO este alegerea greșită.

Implementări la scară mică-: Sub 24 de porturi? Patch-ul standard LC/SC funcționează bine. Suprafața de cost a hardware-ului MPO nu va oferi o rentabilitate semnificativă a investiției.

Curse extrem de lungi: conexiunile MPO introduc pierderi de inserție-de obicei, în jur de 0,35 dB per pereche asociată pentru produse de calitate, uneori mai mare pentru cele ieftine. Pe legăturile-de distanță lungă unde fiecare zecime de dB contează, punctele de conectare suplimentare vă fac rău. Împlisurile prin fuziune directă sau mai puțini conectori ar putea fi mai inteligente.

Proiecte cu buget-constrâns: Să fim sinceri. Cablurile trunchiului MPO, casetele, adaptoarele-cost mai mult decât cablarea tradițională. Dacă beneficiile de densitate și viteză nu se aplică situației dvs., plătiți prețuri premium pentru capabilitățile pe care nu le veți folosi.

Echipamente vechi: Echipament de rulare care acceptă doar LC/SC? Veți avea nevoie de cabluri sau casete pentru a vă adapta. Componente suplimentare, pierderi suplimentare, cost suplimentar. Uneori, menținerea întregului lucru simplu bate urmărirea optimizării marginale.

MPO funcționează cu ambele, dar cazurile de utilizare diferă.

Multi-modul (OM3/OM4/OM5) domină în-aplicațiile pentru clădiri și centre de date. Distanțe mai scurte, costuri mai mici pentru transceiver, toleranțe de aliniere mai simple. Majoritatea implementărilor de optică paralelă 40G/100G folosesc multi-mod OM4 MPO.

MPO cu modul unic-există pentru acoperiri mai lungi și cerințe mai mari de lățime de bandă. 400G-ZR, optică coerentă, teritoriu de rulare în coloana vertebrală a campusului-un singur-teritoriu. Dar iată problema: MPO-modul unic necesită toleranțe mai stricte. Conectorii costă mai mult. Curățarea contează și mai mult (mai multe despre asta mai târziu). Problemele de pierdere ale inserției aleatorii care nu ar deranja o legătură cu mai multe-moduri pot distruge una cu un singur-mod.

Dacă aplicația dvs. este pur conectivitate intra{-rack sau intra-rând sub 100 de metri, MPO multi-modul poate avea sens. Clădire peste-sau ceva care se apropie de limitele distanței? Evaluați cu atenție modul unic-.

mpo fiber optic cable

Nimeni nu vrea să vorbească despre polaritate până când ceva nu funcționează. Atunci toată lumea devine dintr-o dată un expert.

Cablurile MPO sunt disponibile în trei tipuri de polaritate: A, B și C. Întregul sistem-trunchiuri, cabluri de corecție, adaptoare-trebuie să mențină transmisia adecvată-pentru-alinierea de la capăt la --recepție. Încurcă asta și linkul tău fie nu funcționează, fie funcționează intermitent (mai rău, sincer).

Cablurile de tip A sunt drept-conector cu o cheie-în sus și o cheie-în jos. Cablurile de tip B au ambii conectori orientați în același mod, inversând pozițiile fibrelor. Tipul C întoarce perechile adiacente.

Majoritatea specificațiilor de cablare structurată a centrelor de date impun metode specifice de polaritate. TIA-568 definește trei metode de conectivitate (numite în mod confuz și A, B și C) care utilizează diferite combinații de tipuri de cabluri. A greși acest lucru înseamnă depanarea sesiunilor care consumă ore întregi.

Sfatul meu? Alegeți o metodă de polaritate, documentați-o în mod obsesiv și respectați-o în întreaga infrastructură. Amestecarea metodelor în cadrul aceleiași instalații provoacă haos.

Permiteți-mi să vă dau câteva exemple reale-lumea.

Construiți o arhitectură cu frunze-coloana vertebrală cu comutatoare compatibile 400G-. Fiecare comutator al coloanei vertebrale se conectează la fiecare frunză. Număr de porturi dense, cabluri scurte, transceiver-uri optice paralele.

Utilizare: cabluri trunchi MPO cu 8-fibră sau 16-fibră între rândurile coloanei vertebrale și frunzelor. Ansambluri preterminate potrivite cu aspectul raftului dumneavoastră. Conectori de înaltă calitate cu IL sub 0,35 dB.

Cadrul principal de distribuție care leagă trei clădiri. Distanțe variază de la 80 la 300 de metri. Combinație de uplink 10G și 40G.

Utilizare: Abordare hibridă. MPO unic-mod pentru căile 40G; LC duplex standard pentru 10G. În timp, pe măsură ce echipamentele 10G îmbătrânesc, migrați acele căi către MPO. Nu forțați totul deodată.

Închiriezi un singur dulap într-un colo. Opt servere, două comutatoare, conexiuni transversale-la sala de întâlnire-me.

Nu utilizați MPO: Exagerat. Cordonurile de corecție LC funcționează bine. Economisiți banii pentru ceva care contează.

Această secțiune nu va fi lungă, dar este importantă.

Conectorii MPO au 8, 12, 16 sau 24 de fețe de capăt de fibre ambalate într-o singură virolă. Fiecare față este un potențial punct de eșec. Praful, uleiul, zgârieturile-orice contaminare care abia ar putea afecta un singur conector LC-fibră devine amplificată atunci când aveți două duzini de suprafețe de care să vă faceți griji.

Inspectați înainte de împerechere. De fiecare dată. Utilizați o lunetă de fibră cu un adaptor MPO. Dacă este murdar, curățați folosind un produs de curățare tip casetă-(preferabil curățarea chimică). Re-inspectați. Dacă este încă murdar, încercați curățarea umedă urmată de uscat.

Sari peste acest pas pe riscul tau. Am văzut cabluri trunchi întregi respinse la testarea de acceptare, deoarece cineva a atins manșonul în timpul instalării. O amprentă poate distruge douăsprezece fibre.

În avans, sistemele MPO costă mai mult decât infrastructura echivalentă bazată pe LC-. Conectorii sunt componente de precizie. Rezilierea din fabrică nu este ieftină. Casete, panouri adaptoare, carcase de-înaltă densitate-se adună.

Dar costul total de proprietate spune o poveste diferită pentru implementările mari. Instalarea mai rapidă înseamnă costuri mai mici cu forța de muncă. Densitatea mai mare înseamnă mai puține rafturi și mai puțin spațiu pe podea. Lucrul MAC mai ușor înseamnă cheltuieli operaționale continue reduse.

Punctul de rentabilitate variază în funcție de unitate. Pentru centrele de date care rulează 100+ porturi de mare-viteză, MPO câștigă de obicei pe un orizont de 3-5 ani. Pentru implementări mai mici, poate niciodată.

Rulați numerele pentru situația dvs. specifică. Nu crede doar marketingul.

Deci, când ar trebui să utilizați cablul de fibră optică MPO?

Când scalați. Când ai nevoie de densitate. Când optica paralelă domină foaia ta de parcurs hardware. Când viteza de instalare contează mai mult decât costul componentelor. Atunci când gestionarea circuitelor individuale de fibră a devenit nesustenabilă din punct de vedere operațional.

Când nu ar trebui? Medii mici. Constrângeri bugetare extreme. Infrastructură veche-dominată, fără cale de actualizare. Link-uri de lungă-distanță unde fiecare decibel contează.

Este un instrument. Unul bun. Dar, ca orice unealtă, funcționează cel mai bine atunci când este potrivit cu locul de muncă potrivit.
