Un cablu CPRI este un ansamblu de cablu de fibră optică utilizat pentru a transporta semnale fronthaul între echipamentele în bandă de bază (BBU) și echipamentele radio la distanță (RRU/RRH) în rețelele mobile, urmândInterfață radio comună publică (CPRI)caietul de sarcini. În mod obișnuit, utilizează conectivitate prin fibră duplex cu conectori-de telecomunicații și este proiectat pentru implementări FTTA, stații de bază și turnuri, mai degrabă decât pentru rețelele obișnuite de birouri interioare.
CPRI în sine nu este un tip de cablu -, ci este specificația interfeței care definește modul în care datele utilizatorului, informațiile de control și sincronizarea se deplasează între părțile radio și banda de bază ale unei stații de bază. Cablul este mediul fizic care acceptă acea interfață. Înțelegerea acestei distincții îi ajută pe cumpărători să evite tratarea unui genericcordon de corecție din fibrăca interschimbabil cu un ansamblu CPRI{0}}de implementare.
Ce înseamnă CPRI?
CPRI înseamnă Common Public Radio Interface. Potrivitspecificația oficială CPRI v7.0, definește interfața internă a stațiilor de bază radio între controlul echipamentului radio (REC) și echipamentul radio (RE). Specificația acoperă straturile 1 și 2 ale modelului OSI și a fost dezvoltată de un consorțiu care include Ericsson, Huawei, NEC și Nokia (cu Nortel contribuind la versiunile anterioare înainte de a pleca în 2009).
În limbajul de telecomunicații de zi cu zi, CPRI descrie legătura dintre un BBU (unitate de bandă de bază) și un RRU sau RRH (unitate radio la distanță / cap radio la distanță). Specificația se ocupă de transportul datelor din planul utilizatorului, mecanismele planului de control și management și sincronizarea -, motiv pentru care această legătură este mai mult decât o simplă conexiune de date. Acesta coordonează funcționarea radio între componente separate fizic într-o rețea de acces mobil.
Cum funcționează un link CPRI?
O legătură CPRI conectează partea de procesare în bandă de bază a unei stații de bază mobilă la partea radio. În implementările tradiționale, aceasta înseamnă că o conexiune de fibră se desfășoară de la un BBU - adesea găzduit într-o cameră de echipamente sau într-un adăpost - la unul sau mai multe RRU montate pe un turn, un acoperiș sau un stâlp. Această conexiune este o legătură fronthaul în cadrul rețelei de acces radio, diferită de conexiunile de backhaul sau de întreprindere Ethernet.
Interfața CPRI transportă mostre digitizate în-fază și cuadratura (IQ) utilizând multiplexarea-diviziunii în timp prin conexiuni optice sau electrice. Legătura transportă, de asemenea, date de sincronizare și control, care sunt esențiale pentru transmisia radio coordonată între site-urile de antene distribuite. Stratul fizic le suportă pe ambeleunic{0}modşimultimodfibră, cu alegerea în funcție de transceiver-urile optice și de distanța legăturii implicate.
Ce include de obicei un ansamblu de cablu CPRI?
Atunci când inginerii sau echipele de achiziții caută un „cablu CPRI”, de obicei caută un ansamblu de cablu de fibră optică construit pentru utilizare fronthaul. Un ansamblu tipic include următoarele componente:
- Conectivitate prin fibră duplex- majoritatea legăturilor CPRI necesită o pereche de fibre (una de transmisie, una de recepție), astfel încât construcția duplex este standard.
- Conectori de calitate-Telecom- Conectorii duplex LC sunt cei mai des întâlniți în implementările actuale ale produselor. Confirmați formatul conectorului față de interfața portului echipamentului dumneavoastră înainte de a comanda. Răsfoieștetipuri de conectori de fibră opticăpentru referință.
- Tipul de fibre adecvat- fie unic-mod (OS2 9/125) fie multimod (OM3/OM4 50/125), potrivit cu modulele transceiver instalate în BBU și RRU.
- Constructie jacheta pentru interior sau exterior- un echipament de interior-salt de cameră și un turn exterior-pentru-adăpostirea alergării se confruntă cu cerințe mecanice și meteorologice foarte diferite. Ansamblurile în aer liber prezintă adesea modele blindate sau robuste. Vedeaansambluri de cabluri în aer liberpentru exemple.
- Funcții de protecție specifice-FTTA- pentru fibră-la-la-antenă, ansamblurile de cabluri pot include mantale rezistente la UV-, conectori impermeabili și terminație cu ochi de tragere-pentru instalarea turnului. ExploraSoluții FTTApentru întreaga gamă de accesorii.
Modul unic-vs. multimod pentru CPRI
Una dintre cele mai comune concepții greșite în aprovizionarea cu cabluri CPRI este că CPRI utilizează numai fibră multimodală. Asta nu este exact. TheSpecificația CPRIacceptă atât interfețe electrice, cât și optice la nivelul stratului fizic, iar interfața optică găzduiește atât fibre mono-modale, cât și multimode, în funcție de tipul transceiver-ului și de viteza de linie.
Alegeți fibră mono-model atunci când implementarea implică distanțe mai lungi (de obicei, peste câteva sute de metri), medii exterioare de tip transportator-sau când este instalatmodule optice transceiversunt tipuri de un-mod (cum ar fi optica LR de 1310 nm). Alegeți fibră multimodă atunci când legătura este scurtă -, de exemplu, în aceeași încăpere de echipamente sau pe o scurtă-funcție de clădire - și ambele capete sunt echipate cu optică multimodală (cum ar fi module SR de 850 nm).
În implementările FTTA în aer liber, unde BBU se află la nivelul solului și RRU este montat pe un turn sau pe un acoperiș la zeci sau sute de metri distanță, fibra mono-mod este alegerea mai fiabilă. Configurațiile interioare aflate în comun sau mediile de laborator pot folosi multimodul. Factorii decisivi sunt întotdeauna specificația transceiver-ului și distanța legăturii fizice - nu o regulă generală despre ceea ce ar trebui să fie „cablurile CPRI”.
Unde sunt utilizate în mod obișnuit cablurile CPRI
Implementări FTTA (fibră-la-la-antenă)
Arhitecturile FTTA înlocuiesc cablurile de alimentare RF coaxiale tradiționale cu legături de fibră optică între banda de bază și echipamentele radio. Această abordare reduce pierderea semnalului, scade greutatea turnului și acceptă configurații radio cu capacitate mai mare-. Ansamblurile de cabluri CPRI concepute pentru FTTA includ în mod obișnuit fibră pentru exterior-,conectori impermeabili, și caracteristici de protecție mecanică potrivite pentru urcarea în turn și instalarea expusă. Pentru o privire mai amplă asupra arhitecturii FTTA, consultați ghidul nostruce este FTTA.
Stația de bază Fronthaul
CPRI a servit ca interfață fronthaul dominantă în rețelele 2G, 3G și 4G și rămâne implementat în multe site-uri din era 5G-, unde arhitectura tradițională BBU/RRU este încă în uz. ConformPrezentare generală a CPRI de la TechTarget, interfața și-a dovedit utilitatea prin mai multe generații wireless pentru comunicarea fronthaul între RRH și BBU.
Înlocuire și întreținere pe teren
O parte semnificativă a achizițiilor de cablu-lumii reale CPRI sunt înlocuiri pentru ansambluri deteriorate, upgrade la legăturile existente sau stocuri de rezervă pentru întreținerea pe teren. În aceste scenarii, cumpărătorii trebuie să se potrivească cu tipul de fibră, formatul conectorului, lungimea cablului și ratingul exterior al ansamblului original. Aici contează cel mai mult să aveți înregistrări clare ale echipamentelor și un furnizor de încredere, cu capacitate de asamblare personalizată.
CPRI vs eCPRI: ce s-a schimbat și de ce contează
CPRI este interfața clasică fronthaul bazată pe multiplexarea-diviziunii în timp (TDM), concepută pentru legături punct-la-între un BBU și RRU. Funcționează bine pentru 4G și generațiile anterioare, dar transportă un flux de date constant-bitrate, indiferent de încărcarea reală a traficului, care devine o provocare pentru lățimea de bandă pe măsură ce configurațiile radio devin mai complexe în 5G.
eCPRI (CPRI îmbunătățit) a fost introdus în 2017 de același consorțiu - Ericsson, Huawei, NEC și Nokia - pentru a aborda aceste limitări. PotrivitSpecificația eCPRI v2.0, interfața îmbunătățită utilizează transport bazat pe pachete-(de obicei prin Ethernet sau IP) și acceptă divizări funcționale mai flexibile între procesarea radio și cea în bandă de bază. Acest lucru permite cerințe de lățime de bandă fronthaul semnificativ mai mici - aproximativ o-zecime din CPRI în unele configurații - și permite traficului fronthaul să partajeze infrastructura de transport bazată pe Ethernet-.
Pentru cumpărători, concluzia practică este următoarea: dacă mențineți sau extindeți un site 4G sau-5G timpuriu cu o împărțire tradițională BBU/RRU, aveți în continuare nevoie de ansambluri de cabluri CPRI. Dacă proiectul dvs. implică o nouă implementare 5G Open RAN sau o arhitectură RAN centralizată/cloud, eCPRI este probabil interfața în joc, iar cablul fizic poate fi un standard Ethernet.cablu fibră patchmai degrabă decât o asamblare CPRI tradițională. Mulți operatori rulează în prezent atât CPRI, cât și eCPRI în paralel în timpul modernizării rețelei.
Cum să alegi cablul CPRI potrivit?
Selectarea ansamblului corect de cablu CPRI necesită verificarea mai multor factori înainte de a plasa o comandă. Folosiți aceasta ca listă de verificare înainte de-achiziție:
- Interfața portului echipamentului- confirmați tipul de conector și modul de fibră așteptate atât de BBU, cât și de RRU. Furnizorii de echipamente pot utiliza formate de conector LC duplex, SC sau patentate pentru exterior. Verificați manualul hardware sau modulul transceiver instalat.
- Tipul fibrei- verificați dacă emițătoarele-receptoare necesităfibră mono-modală sau multimodală. Nu presupuneți multimodul în mod implicit. Tipul nepotrivit de fibre este una dintre cele mai frecvente și costisitoare greșeli de aprovizionare.
- Distanța de legătură- măsoară traseul real al cablului, inclusiv porțiunile verticale ale turnului. Rutarile în aer liber sunt adesea mai lungi decât se aștepta, odată ce sunt luate în considerare rutarea și buclele de serviciu.
- Mediu interior sau exterior- săritori de interior folosesc jachete standard din PVC sau LSZH.Cabluri de exteriorau nevoie de construcție rezistentă la UV-, umiditate-sigilată și adesea blindată. Instalațiile de top-turn pot necesita, de asemenea, terminarea cu tragere-ochi pentru ridicarea în siguranță.
- Format conector și asamblare- confirmați dacă aveți nevoie de un jumper drept duplex, un ansamblu de desfacere sau unConector rezistent la apă cu clasificare IP67pentru medii expuse.
- Cerințe OEM și operator- unii operatori de telefonie mobilă și furnizori de echipamente au cerințe specifice de testare, etichetare sau materiale pentru cablarea fronthaul. Confirmați-le înainte de finalizarea comenzii.
Greșeli frecvente de evitat?
Tratarea CPRI ca pe o categorie de cablu.
CPRI este specificația interfeței. Cablul este ansamblul fizic care îl susține. Nu orice cablu de corecție cu fibră se califică drept cablu CPRI și nu fiecare „cablu CPRI” listat online îndeplinește cerințele de mediu sau de performanță ale unei implementări reale.
Presupunând că multimodul este implicit.
Multe legături de telecomunicații fronthaul -, în special, rulările FTTA în aer liber - folosesc fibră mono-mod. Alegerea unui tip greșit de fibră înseamnă că legătura nu va funcționa, indiferent de calitatea cablului.
Ignorarea eCPRI în planificarea-construcțiilor noi.
Dacă foaia de parcurs a rețelei dvs. include 5G Open RAN, RAN centralizat sau RAN în cloud, interfața fronthaul probabil se va muta la eCPRI. Chiar dacă cumpărați astăzi ansambluri CPRI, includeți migrarea sau coexistența în planificarea dvs.
Selectarea numai după preț.
Un jumper generic mai ieftin care eșuează un test de mediu, compatibilitate sau pierdere de inserție-creează costuri mult mai mari în aval - în rulourile de camion, reprelucrare și timpi de nefuncționare. Pentru infrastructura de telecomunicații, fiabilitatea asamblarii contează la fel de mult ca și costul unitar.
Întrebări frecvente
Este un cablu CPRI la fel cu un cablu de corecție cu fibră obișnuită?
Nu tocmai. Un cablu CPRI poate împărtăși aceleași tipuri de fibră și conector ca standardcordon de corecție cu fibră optică, dar este selectat sau construit special pentru utilizarea fronthaul între echipamentele radio și în bandă de bază. Acest lucru înseamnă adesea specificații de performanță mai stricte, construcție-evaluată în aer liber sau configurații specifice de conector pe care un jumper de interior-general nu le oferă.
La ce dispozitive se conectează un cablu CPRI?
Acesta conectează BBU (unitatea de bandă de bază) sau REC (controlul echipamentului radio) la RRU (unitatea radio la distanță) sau RRH (capul radio la distanță) în rețeaua fronthaul a unei stații de bază mobile.
CPRI acceptă numai fibră multimodă?
Nu. CPRI acceptă atât fibre mono-modale, cât și fibre multimode la nivelul fizic. Alegerea corectă depinde de tipul de transceiver optic și de distanța de legătură. Pentru o comparație detaliată, citiți ghidul nostruunic{0}mod vs fibră multimodă.
Se mai folosește CPRI în rețelele 5G?
Da, CPRI rămâne utilizat pe scară largă în rețelele din era 5G-, în special acolo unde se păstrează arhitectura tradițională BBU/RRU. Cu toate acestea, eCPRI este interfața preferată pentru noile implementări 5G care utilizează arhitecturi Open RAN sau RAN centralizate/cloud.
Pot înlocui un cablu CPRI cu un cablu standard de fibră LC?
În unele scenarii de interior, pe distanțe scurte-, un cablu de corecție LC duplex standard poate funcționa fizic. Cu toate acestea, pentru rulări în turnuri în aer liber, implementări FTTA sau orice mediu care necesită o construcție robustă, este necesar un ansamblu special-construit cu manta, conectori și testare adecvate.
Ce tipuri de conector sunt comune în ansamblurile de cabluri CPRI?
LC duplex este cel mai comun conector pentru legăturile CPRI. Instalațiile în aer liber pot utiliza, de asemenea, formate de conector impermeabil, cum ar fi ODVA, FullAXS sau PDLC, în funcție de furnizorul de echipamente și de mediul de implementare. Recenzie disponibiletipuri de conectori de fibrăpentru detalii.
Care este diferența dintre un cablu CPRI și un modul CPRI?

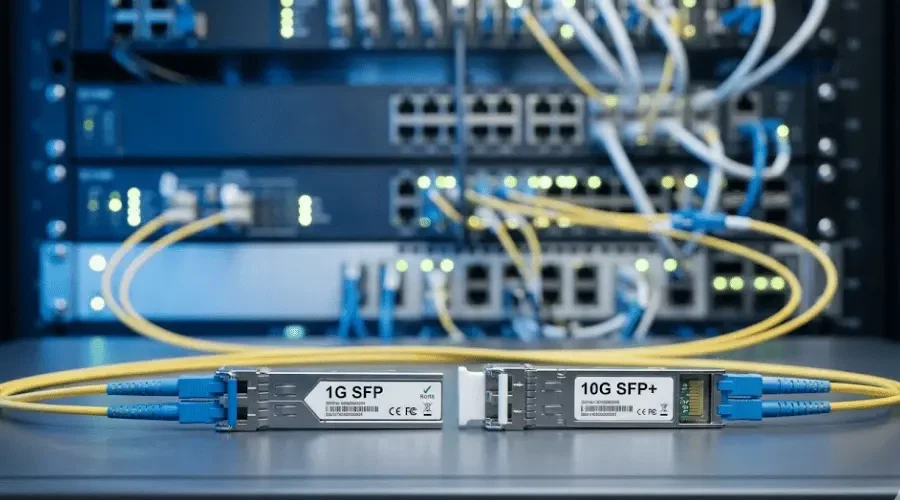

Un cablu CPRI este ansamblul de fibră optică care conectează două echipamente. Un modul CPRI (adesea un SFP sau SFP+transceiver) este convertorul optic-la-electric conectat la portul echipamentului. Ambele trebuie să fie compatibile - modulul determină tipul fibrei și lungimea de undă, în timp ce cablul asigură legătura fizică.
Concluzie
Un cablu CPRI este cel mai bine înțeles ca ansamblul de fibră optică care acceptă conectivitatea fronthaul între banda de bază și echipamentele radio din rețelele mobile. Alegerea ansamblului potrivit necesită potrivirea tipului de fibră, a formatului conectorului și a ratingului de mediu cu echipamentul, distanța de legătură și condițiile de instalare specifice. Pentru proiecte noi, luați în considerare dacă arhitectura dvs. este bazată pe CPRI-sau în tranziție către eCPRI și planificați cablarea în consecință.
Dacă aveți nevoie de un ansamblu de cablu CPRI personalizat pentru un proiect FTTA, turn sau stație de bază,contactați echipa noastră de ingineripentru revizuirea specificațiilor și asistență pentru cotație.
