Bine ați venit să cumpărați cabluri de corecție cu fibră optică pentru -menținerea dispersiei-de polarizare cu compensare de la fabrica noastră. Fiind unul dintre cei mai importanți producători și furnizori din China, salutăm și comenzile personalizate. Consultați prețul și cotația la noi acum.
Aceste cabluri de corelare cu fibră optică de menținere-polarizarea (PM) utilizează fibra-compensatoare de dispersie (DCF) și sunt potrivite pentru aplicații care necesită un control precis al dispersiei sistemului. După cum se arată în figură, ambele capete ale DCF sunt fuzionate la o secțiune scurtă de fibră PM1550-XP pentru a minimiza pierderile atunci când sunt conectate la alte cabluri de corelare PM. Ambele capete folosesc conectori FC/APC cu ferulă ceramică îngustă-. Aceste cabluri de corecție sunt supuse lustruirii de înaltă calitate și au o pierdere tipică de retur de 60 dB. Fiecare cordon de corecție este asamblat în fabrica noastră și testat individual la o lungime de undă de 1550 nm pentru a se asigura că rata de extincție și pierderea de inserție îndeplinesc specificațiile. Fiecare cordon de corecție vine cu o fișă de date care rezumă rezultatele testului.
Caracteristici
● Dispersia și panta de dispersie compensează exact 2, 5 sau 10 m de fibre PM1550-XP
● Cheie îngustă (2,0 mm) aliniată la axa lentă
● Pierdere tipică de returnare de 60 dB
● Ferule ceramice unghiulare de 8 grade (APC)
● Manta exterioara de protectie Ø3 mm
● Raport de testare individual inclus cu fiecare cablu;
● Faceți clic aici pentru exemplu de fișă de date
● Funcționează între 1510 nm și 1620 nm
● Compensează atât dispersia, cât și panta de dispersie
● Polarizare-Menținerea fibrei cu conectori FC/APC la ambele capete
Caietul de sarcini
| articol # | PMDCFA2 | PMDCFA5 | PMDCFA10 |
|---|---|---|---|
| Lungimea de undă de operare | 1510 - 1620 nm | ||
| Lungime de undă de tăiere | 1400 nm | ||
| Tip Fibră Cablu | PMDCF cu două secțiuni scurte de PM1550-XP îmbinate la fiecare capăt (PANDA) | ||
| Lungimea cablului | 0.70 ± 0.05 m | 1.20 ± 0.05 m | 2.05 ± 0.05 m |
| Fibră compensată | 2 m de PM1550-XP | 5 m de PM1550-XP | 10 m de PM1550-XP |
| Dispersia totală | -0,034 ± 0,004 ps/nm | -0,085 ± 0,009 ps/nm | -0,175 ± 0,018 ps/nm |
| Panta de dispersie totală | -1.1 x 10-4 ± 0.1 x 10-4ps/nm2 | -2.8 x 10-4 ± 0.2 x 10-4ps/nm2 | -6.2 x 10-4 ± 0.4 x 10-4ps/nm2 |
| Pierdere de inserție | <2.5 dB | ||
| Raportul de extincție | >19 dB | ||
| Pierderea returului optic | 60 dB (tipic) | ||
| Tip conector | FC/APC | ||
| Lățimea cheii | 2,00 mm ± 0,02 | ||
| Tip de aliniere a tastelor | Tasta îngustă aliniată la axa lentă | ||
| Tip jachetă | FT030-ALBASTRU | ||
| Temperatura de operare | 0 până la 70 de grade | ||
| Temperatura de depozitare | -45 până la 85 de grade | ||
Cablu de corecție PM DCF FC/APC de 1550 nm
| articol # | Tip Fibră Cablu | Lungimea cablului | Funcționează Lungime de undă |
A tăia calea Lungime de undă |
Extincţie Raport |
Inserare Pierderi |
Dispersia totală | Compensat Tip de fibră |
Compensat Lungime |
|---|---|---|---|---|---|---|---|---|---|
| PMDCFA2 | PMDCF (PANDA) | 0.70 m | 1510 - 1620 nm | 1400 nm | >19 dB | <2.5 dB | -0,034 ± 0,004 ps/nm | PM1550-XP (PANDA) | 2 m |
| PMDCFA5 | 1.20 m | -0,085 ± 0,009 ps/nm | 5 m | ||||||
| PMDCFA10 | 2.05 m | -0,175 ± 0,018 ps/nm | 10 m |
Dispersie în fibră optică
Dispersia cromatică, D, într-o fibră optică are loc atunci când viteza de grup și viteza de fază a unui impuls optic depind de lungimea de undă/frecvența optică. Este în primul rând suma a două componente, dispersia materialului și dispersia ghidului de undă:
Dispersia materialului apare din modificarea indicelui de refracție al unui material cu lungimea de undă, care modifică viteza de propagare a luminii în funcție de lungimea de undă. Dispersia ghidului de undă este un efect separat, care decurge din geometria ghidului de undă din fibră optică. Proprietățile ghidului de undă sunt, de asemenea, o funcție a lungimii de undă; în consecință, modificarea lungimii de undă afectează modul în care lumina este ghidată într-o fibră cu un singur-mod. De exemplu, scăderea lungimii de undă va crește dimensiunile relative ale ghidului de undă, provocând o schimbare în distribuția luminii în placare și miez.
Un alt parametru util este coeficientul de dispersie, , care se mai numește și constantă de fază sau constantă de propagare{0}}modului când este prezentat în ecuația neliniară Schrodinger. Dacă pulsul optic se propagă de-a lungul unei fibre de lungime, L, atunci defazajul asociat este definit ca:
poate fi extins pentru a include moduri neliniare de-ordine mai mare,i. În special, constantele de propagare de ordinul doi și de ordinul al treilea-sunt legate de dispersie prin:
Unde dDfibră/dλ este cunoscută sub numele de panta de dispersie, care poate fi pozitivă, negativă sau zero și scrisă ca:
Dispersia vitezei de grup (GVD) este lărgirea temporală a pulsului din cauza diferitelor viteze de grup și are o influență semnificativă asupra lățimii impulsurilor optice de ordinul picosecundelor sau mai scurte. Viteza grupului, vg, poate fi definită ca rata la care se va propaga întregul anvelopă de impuls:
Ceea ce permite ca dispersia vitezei de grup să fie definită ca:
Nu există nicio modificare a formei pulsului temporal când GVD este egal cu zero, totuși va exista întotdeauna o lărgire temporală când GVD este diferit de zero. Când GVD este mai mare decât zero, componentele cu lungime de undă mai lungă se vor propaga mai repede decât lungimile de undă mai scurte; iar când GVD este mai mic decât zero, componentele cu lungime de undă mai lungă se vor propaga mai lent.
Dispersia-modului de polarizare (PMD) în fibra obișnuită cu un singur-mod are loc ca urmare a birefringenței din fibră din cauza asimetriilor în stresul și geometria fibrei. În domeniul frecvenței, se prezintă ca o schimbare liniară a polarizării de intrare fixă în raport cu frecvența. În domeniul timpului, se prezintă ca întârzierea medie a unui impuls care se propagă de-a lungul fibrei. Întârzierea grupului este diferența dintre timpii medii de sosire la intrarea fibrei și la ieșirea fibrei.
Perechile-state de polarizare (PSP) sunt perechi ortogonale de stări de polarizare la intrarea fibrei optice. Pentru fibrele care mențin-polarizarea, acestea sunt axele rapide și lente ale fibrei, care sunt tratate separat și au, în general, diferite schimbări de fază și întârzieri de grup. Întârzierea diferenţială de grup (DGD) este diferenţa de întârziere de grup între perechile ortogonale de stări de polarizare. DGD crește proporțional cu rădăcina pătrată a lungimii fibrei. Dispersia în modul de polarizare-poate fi definită ca un vector care are o mărime egală cu DGD și indică în direcția axei lente.
Fibră-compensatoare de dispersie

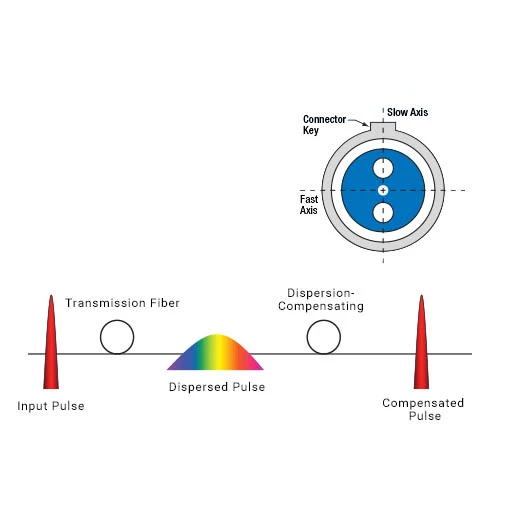

Deoarece dispersia este inevitabilă în fibrele optice, fibrele-compensatoare de dispersie (DCF) pot fi încorporate în sistemele optice. Dispersia globală a acestor fibre este opusă ca semn și mult mai mare ca mărime decât cea a fibrei standard, astfel încât acestea pot fi utilizate pentru a anula sau compensa dispersia unei fibre standard unic-mod sau polarizare-de menținere. O pantă negativă de dispersie permite anularea eficientă a dispersiei pe un interval mai mare de lungimi de undă, deoarece panta de dispersie a fibrei standard este de obicei pozitivă. În general, o lungime scurtă de DCF este îmbinată într-o lungime mai mare de fibră standard pentru a compensa dispersia, așa cum se arată în figură.
Schema de compensare a dispersiei
Fibra de compensare{0}}dispersiei ar trebui să fie selectată pentru a se potrivi cu dispersia unei fibre SM sau PM obișnuite, nu numai la o singură lungime de undă, ci pe întregul interval spectral al impulsului optic. Aceasta înseamnă că DCF ar trebui să se potrivească nu numai cu dispersia, D, ci și cu panta de dispersie, dDfibră/Dλ. Raportul dintre acești doi factori se numește pantă relativă de dispersie. În mod similar, raportul2/ 3poate fi folosit ca un alt parametru numeric pentru a optimiza selecția fibrelor. Cu cât acești parametri sunt mai similari pentru DCF și fibra standard, cu atât impulsul optic transmis va fi mai puțin distorsionat și deteriorat la ieșirea fibrelor îmbinate.
Pentru a determina lungimea optimă pentru un DCF folosind aceste condiții de potrivire, se pot rezolva următoarele ecuații cuplate folosind parametrii de dispersie la lungimea de undă selectată:
