Soluții de cablare cu densitate ridicată - Cabluri de fibre Pib-Pull TC și LC Uniboot
În centrul de date și în mediile SAN de astăzi, spațiul este adesea la un nivel premium, ceea ce face ca densitatea să fie mai critică ca niciodată. Utilizarea fibrelor optice de înaltă densitate oferă performanțe și fiabilitate avansate. Acest articol va introduce două tipuri de cabluri de fibre de înaltă densitate, care sunt cabluri de fibre TAB push-pull și cabluri de fibre LC uniboot.
Cablurile de plasă din fibre TAB Push-pull au un design special pentru filă „trage”, care conține conector cu filă push-pull care oferă accesibilitate maximă în instalații de înaltă densitate. Are aceleași componente și structură internă cu cablurile de patch-uri tradiționale, cu excepția unei file fixate la conectorul utilizat pentru împingerea sau tragerea întregului conector. Prin acest proiect, tehnicianul este capabil să termine procedurile de instalare și înlăturare cu o singură mână și nu este nevoie de niciun instrument suplimentar.

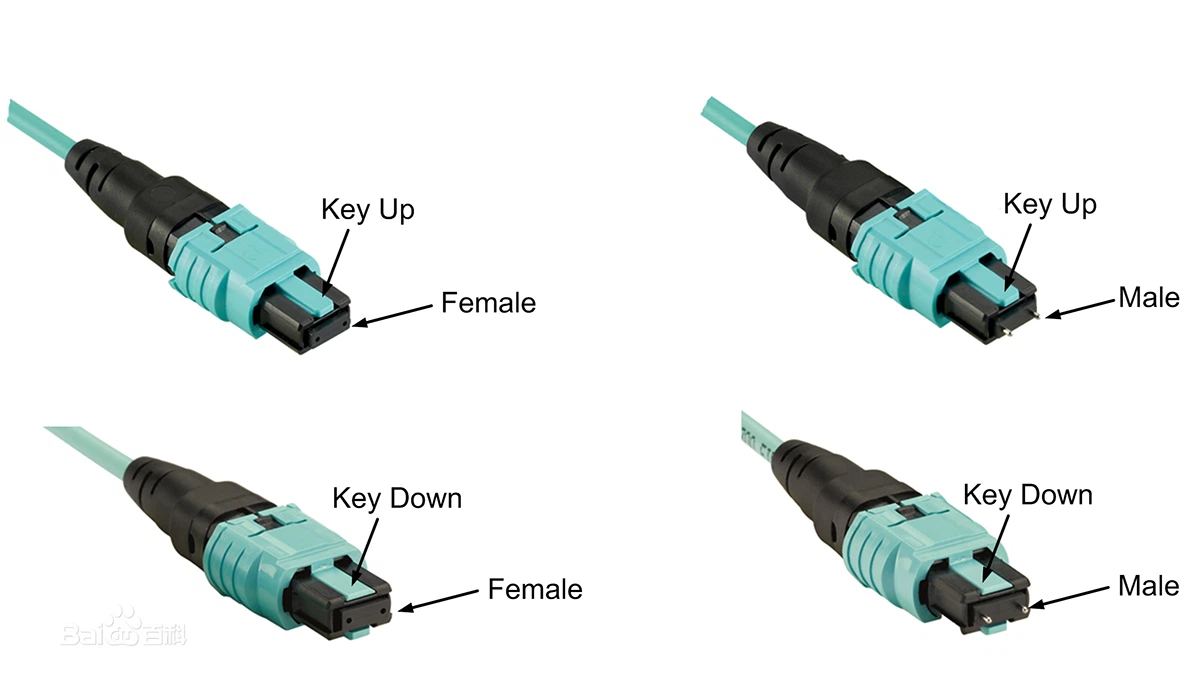

Pe piață sunt disponibile două tipuri de cabluri de fibre TAB push-pull. Unul este cablul de fibre LC-HD TAB, iar celălalt este cablul de fibra MPO-HD TAB. Cablul de fibre LC-HD TAB este conceput pentru conectorul LC-HD comutabil și mobil. Și designul său slim uni-boot, economisește mult spațiu și face ca cablurile să fie mai ușor de gestionat. Cu conectorii MTP / MPO pentru 12 fibre sau 24 de fibre, cablurile de fibre TAB MPO-HD asigură o densitate de până la 12 sau 24 de ori, oferind astfel economii în placa circuitului și spațiul rack.
În comparație cu cablurile tradiționale de fibre, cablurile TAB push-pull sunt superioare în următoarele aspecte.
Ușor de eliberat - Introducerea și deconectarea cablurilor de plasture poate fi dificilă pentru tehnicienii cu fibră optică în medii de înaltă densitate, cum ar fi panourile de patch 1U cu 48 de porturi. „Tijă de tragere” flexibilă a cablurilor de plasture permite decuplarea conectorului cu ușurință de pe panourile încărcate dens, fără a fi nevoie de scule speciale. Tehnicienii trebuie doar să împingă fila înainte spre zăvor și să trageți ușor fila pentru a elibera conectorul de panourile cu fibră optică extrem de densă. Mai mult, fiecare cablu de fibre optice poate fi identificat rapid prin etichetarea de pe fila de tragere.
Creșterea densității - deoarece conectorul cablului patch poate fi eliberat folosind o simplă filă de tragere, elimină necesitatea accesului degetelor la mecanismul de blocare a conectorilor. Prin urmare, adaptoarele pot fi montate mult mai aproape decât distanța necesară în trecut.
Economisire de spațiu - Conectorii tradiționali necesită un spațiu vertical mic deasupra și sub adaptoare. În timp ce cablurile de plasă TAB cu împingere cu profil redus, împreună cu fila de tracțiune, permit adaptoarelor să fie stivuite fără spațiu absolut vertical.
Cablurile de fibre LC uniboot sunt utilizate pentru a realiza o gestionare mai eficientă a cablurilor în mediu de rețea de înaltă densitate. Cu un design mai compact, acestea pot reduce spațiul de gestionare a cablurilor cu 68% în comparație cu ansamblurile tradiționale de zipcord duplex. Aceste ansambluri conțin doi conectori LC încărcați într-o carcasă comună cu un butuc, terminat pe un singur cablu rotund cu două fibre, permițând, așadar, transmisie duplex într-un singur cablu.
Cablurile de fibre LC uniboot oferă următoarele avantaje cu designul și structura specială.
Polaritatea reversibilă și reducerea congestiei cablurilor - cu o eliberare a zăvorului, cablurile de fibre LC uniboot elimină nevoia de instrumente atunci când se schimbă polaritatea. Acestea sunt codate în culori și etichetate „A” și „B” pentru a oferi referințe vizuale la realizarea unui flip de polaritate. Pe deasupra caracteristicii unice de polaritate inversă, opțiunea uniboot reduce numărul de cabluri la jumătate în comparație cu cablurile duplex convenționale, reducând mult congestia cablurilor din rafturi și dulapuri.
Identificare și instalare ușoară - Cablurile de fibre uniboot LC oferă flux de aer îmbunătățit și vizibilitate a echipamentelor în rețelele de înaltă densitate, ceea ce a avut cu siguranță un impact pozitiv. Numărul de serie unic, numărul piesei și lungimea etichetate pe ambele capete ale cablului ajută la identificarea ușoară. Acest lucru ajută, de asemenea, la reducerea timpului de instalare la jumătate pentru majoritatea utilizatorilor. Sunt perfecte pentru aplicații de înaltă densitate în care amprenta cablului este critică.
Configurare de rețea fără obstacole - Cu doi conectori LC individuali într-o singură entitate, acest proiect permite o apariție mult mai curată și o configurație de rețea fără probleme, datorită capacității lor de a asigura integritatea comunicării prin prevenirea unei configurații greșite a transmisiei și a fibrelor de primire.
Deoarece mediul de rețea devine din ce în ce mai dependent de soluții de mare viteză și densitate ridicată, utilizarea de cabluri cu fibră optică de înaltă densitate este fără îndoială o alegere excelentă. Cablurile de fibre PAB-Pull TAB și cablurile de fibre LC uniboot pot ajuta la economisirea de spațiu și la reducerea congestiei, oferind în același timp manevrabilitate și flexibilitate. Acestea oferă cea mai bună soluție pentru aplicații de înaltă densitate în centrele de date
