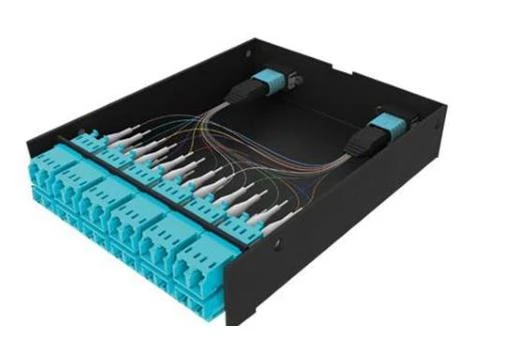

Conectori fibră optică de tip MPO/MTP
În prezent, sunt utilizați în mod obișnuit conectori de-fibră optică de înaltă densitate care acceptă mai mult de două nuclee de fibră optică într-un singur conector, conectorii MPO/MTP cu 12 nuclee fiind cel mai comun tip.
Folosit în principal în centrele de date pentru terminarea cablurilor de fibră optică, acceptând canale de fibră 40G (12 nuclee) și 100G (24 nuclee).
Conectorii MPO/MTP vin de două tipuri: cei cu pini de ghidare (masculin) și cei fără (femă).
Conectorii MTP sunt o versiune îmbunătățită a conectorilor MPO, oferind performanțe de transmisie mai bune, pierderi mai mici și toleranță mai mare la densitatea fibrelor. Conectorii MPO/MTP nu pot fi terminați în câmp-; chiar dacă producătorii dezvoltă metode de producție-de teren, acestea nu mai sunt potrivite pentru utilizare pe scară largă.
Conector fibră optică tip BFOC
Aspectul este foarte asemănător cu conectorul ST, iar metoda de fixare-snap-fit este exact aceeași. Singura diferență este că miezul ceramic este puțin mai scurt decât conectorul ST. Este folosit în general în echipamentele de rețea Ethernet industriale, cum ar fi comutatoarele industriale sau microcontrolerele (acest tip de conector este folosit în mod obișnuit în echipamentele industriale fabricate-germane).
Conector fibră optică DIN47256
Acesta este un conector dezvoltat în Germania. Pinul și manșonul de cuplare ale acestui conector au aceleași dimensiuni structurale ca și tipul FC, iar fața de capăt este tratată cu șlefuire PC. În comparație cu conectorul de tip FC, structura acestuia este mai complexă, cu un arc de control-presiunii în structura metalică internă pentru a preveni deteriorarea feței de capăt din cauza presiunii excesive de cuplare. În plus, acest conector are o precizie mecanică mai mare, rezultând o pierdere de inserție mai mică.
conector tip FDDI
FDDI este utilizat în principal în sistemele de fibră optică full-duplex. Conexiunile FDDI și magistrala de token IEEE 802.4 sunt conforme cu specificația ANSI 3T95 FDDI PMD.
conector tip MU
Conectorul MU (Miniature Unit Coupling), dezvoltat de NTT, este cel mai mic conector de fibră optică cu un singur nucleu-din lume, bazat pe cel mai utilizat conector de tip SC. Acest conector are un manșon cu diametrul de 1,25 mm și un mecanism de auto-reținere, care permite o instalare de-înaltă densitate. Folosind manșonul MU cu diametrul de 1,25 mm, NTT a dezvoltat o serie de conectori MU. Acestea includ conectori de tip priză-pentru conexiunile prin cablu de fibră optică (seria MU{-A); conectori pentru backplane cu un mecanism de auto{10}}reținere (seria MU{-B); și prize simplificate pentru conectarea modulelor și mufelor LD/PD (seria MU-SR). Odată cu dezvoltarea rapidă a rețelelor de fibră optică către o lățime de bandă și o capacitate mai mare și cu aplicarea pe scară largă a tehnologiei DWDM, cererea pentru conectori de tip MU-va crește, de asemenea, rapid.
Aplicarea pe scară largă a tehnologiei DWDM va duce, de asemenea, la o creștere rapidă a cererii de conectori de tip MU{0}}.
Conector biconic
Cel mai reprezentativ produs al acestui tip de conector de fibră optică a fost dezvoltat de Bell Labs din Statele Unite. Este alcătuit din două dopuri cilindrice-turnate de precizie cu capete trunchicate și un ansamblu de cuplare care conține în interior un manșon dublu-conic din plastic.
Conector de fibră optică SMA
Conectorii SMA sunt utilizați în aplicații specifice în cadrul sistemelor de comunicații cu fibră optică, cum ar fi echipamente de testare, rețele de date, instrumente militare și echipamente medicale. Conectorii SMA folosesc în principal două tipuri diferite de manșoane: ceramice și metalice.
Conector fibră optică tip D4
Conectorul D4 este un tip mai vechi de conector, cu un inel de localizare și un arc de control al presiunii pentru a preveni deteriorarea feței de capăt din cauza presiunii excesive de cuplare, ceea ce duce la o uzură mai mică. Diametrul pinului este de 2,0 mm. Corpul conectorului de sertizare D4 este realizat din alamă placată cu nichel-și este disponibil cu manșoane de capăt colorate.
Conector fibră optică E2000
Conectorul de fibră optică E2000 are un mecanism de blocare prin împingere-tragere pentru o instalare ușoară. Carcasa sa este realizată din plastic de inginerie, facilitând instalarea densă. Folosit în principal pentru fibre mono-mod, conectorul include un capac de praf.
Conector pentru fibră optică OPTI-JAKC
Conectorul de fibră optică OPTI-JACK este un tip de conector de fibră optică (SFF). Conectorul de fibră optică OPTI-JACK a fost folosit pentru prima dată în fibră-la-aplicațiile-de desktop.
Conector fibră optică VF45
Conectorul de fibră optică VF-45, cunoscut și sub numele de conector SG (conform TIA/EIA-604-7), a fost introdus de 3M la sfârșitul anilor 1990. Permite conexiuni de semnal optic fără ferulă și este, în general, preferat pentru utilizare în rețele optice la capătul de recepție.
LX5
LX.5 este un conector de fibră optică Small Outline (SFF) deosebit de robust, conceput special pentru a îndeplini cerințele de teren ale industriei de televiziune prin cablu.
În etichetarea conectorilor tip coadă, vedem adesea „FC/PC”, „SC/PC” etc., care au următoarele semnificații:
Partea dinaintea „/” indică tipul de conector al coadă.
Piesa de după „/” indică procesul de fabricație a secțiunii transversale-conectorului de fibră optică, adică metoda de lustruire.
„SC” indică faptul că tipul de conector tip coadă este conector SC, iar „PC” indică procesul de fabricație a secțiunii transversale-conectorului de fibră optică, PC-ul fiind cel mai comun.
