Cablurile de fibră MTP reduc timpul de instalare?

Cablurile de fibră MTP reduc semnificativ timpul de instalare, cu economii documentate variind de la 30% la 75% în comparație cu sistemele tradiționale de fibră. Avantajul principal provine din conectorii pre-terminați care elimină-lucrarea de terminare la fața locului, permițând instalatorilor să implementeze conexiuni multi-fibră cu o funcționalitate simplă plug-and-play.

Înainte ca tehnologia MTP (Multi-fibre Termination Push-on) să apară, terminarea și testarea a 144 de fibre necesitau de obicei doi tehnicieni pe zi de lucru. Cu fibrecablu MTPansambluri, aceeași lucrare poate fi finalizată în doar câteva ore prin conectarea a 8 până la 12 fibre deodată cu un singur snap.

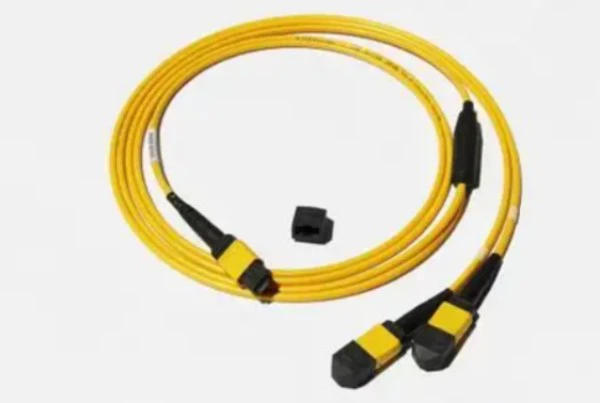

fiber mtp cable

Avantajul vitezei de instalare provine din mai multe decizii de inginerie integrate în proiectarea cablului MTP cu fibră. Implementarea tradițională a fibrelor necesită ca tehnicieni să scindeze, să epoxidice, să lustruiască, să inspecteze și să testeze fiecare fir de fibre-pași care necesită abilități specializate și medii controlate. Terminarea câmpului în șantiere cu praf sau în locații exterioare crește ratele de eroare și extinde termenele.

Ansamblurile de cablu MTP ajung la șantierele de lucru terminate din fabrică-și testate 100% pentru pierderea de inserție, pierderea de retur și geometria-față de capăt. Această pre-terminare elimină fazele de instalare-care consumă cel mai mult timp. Un conector de cablu MTP de fibră poate găzdui 8, 12, 24 sau chiar 144 de fire individuale de fibră într-o singură carcasă, aproximativ de aceeași dimensiune ca un conector SC standard. Această transformare a densității înseamnă că o conexiune MTP înlocuiește ceea ce altfel ar necesita 12 conexiuni duplex LC separate.

Mecanismul de blocare push-pull simplifică și mai mult implementarea. Spre deosebire de conectorii tradiționali care necesită o aliniere și filetare atentă, conectorii de cablu MTP cu fibră se potrivesc cu o acțiune simplă de închidere. Instalatorii pot finaliza conexiunile fără ajustări fine ale motorului, iar sistemul standardizat de orientare a tastei-sus/tasta-în jos previne erorile de aliniere greșită care provoacă reluare.

Ansamblurile de cablu MTP din fibră pre-terminate sunt supuse unui control riguros al calității în medii de producție controlate. Fiecare cablu primește testare optică cuprinzătoare înainte de expediere, cu documentație furnizată pentru pierderile de inserție și pierderile de returnare. Această validare din fabrică schimbă fundamental fluxul de lucru al instalării.

Sistemele terminate pe teren-necesită instalatorilor să transporte echipamente de testare, să efectueze inspecții-față la capăt și să valideze fiecare punct de conectare. Când apar probleme, tehnicienii trebuie să rezolve problemele pe-site-ul, descoperind adesea probleme numai după finalizarea unor secțiuni mari de lucru. Relucrarea în centrele de date sau în facilitățile de telecomunicații poate extinde termenele proiectului cu zile sau săptămâni.

Cu cablurile MTP pre-testate, instalatorii se concentrează exclusiv pe rutare și conectare. Sarcina de testare se transferă de la locul de muncă la nivelul fabricii, unde condițiile controlate și echipamentele de precizie asigură o calitate constantă. Echipele raportează reduceri de 30-50% a timpului total de implementare atunci când trec de la soluții de terminare pe teren la soluții MTP pre-terminate pentru domenii comparabile.

Natura multi-fibră a tehnologiei MTP Cable are un impact direct asupra nevoilor forței de muncă. Luați în considerare o implementare a unui centru de date 100G care necesită 288 de conexiuni de fibră. Folosind cabluri duplex LC tradiționale, instalatorii ar gestiona 144 de cabluri de corecție separate, fiecare necesitând rutare, etichetare și verificare individuală a conexiunii.

Aceeași implementare folosind cabluri MTP cu 12 fibre necesită doar 24 de ansambluri trunchi. Mai puține cabluri înseamnă mai puțin timp petrecut cu gestionarea cablurilor, congestie redusă a căilor și inspecție vizuală mai rapidă. Doi instalatori pot finaliza în câteva ore ceea ce anterior necesita o echipă mai mare care lucrează în mai multe schimburi.

Economiile costurilor cu forța de muncă sunt agravate pe parcursul ciclului de viață al proiectului. Sistemele de cablu MTP cu fibră pre-terminate reduc nivelul de calificare necesar pentru instalare. În timp ce terminarea pe teren necesită tehnicieni certificați familiarizați cu tehnicile de lustruire și protocoalele de testare optică, implementarea MTP necesită în primul rând competența de rutare a cablurilor. Organizațiile pot angaja proiecte cu mai puțini tehnicieni specializați, reducând costurile cu forța de muncă, menținând în același timp standardele de calitate.

Sistemele de cabluri cu fibră MTP se integrează în mod natural în mediile de cablare structurată prin casete standardizate și panouri adaptoare. Aceste componente pre-prefabricate organizează firele de fibre în segmente aranjate cu grijă, eliminând munca manuală de aranjare a fibrelor care încetinește implementările tradiționale.

În sistemele tradiționale, tehnicienii aranjează cu meticulozitate fiecare fir de fibre la panourile de corecție și comutatoarele-funcționează măsurat în minute pe conexiune. Casetele MTP sosesc pre-configurate cu maparea internă a fibrelor, transformând modele complexe de încrucișare în module plug-and-play. Această modularitate se extinde dincolo de instalarea inițială până la întreținerea, completările și modificările continue.

Operatorii de rețea raportează economii dramatice de timp în timpul modernizărilor echipamentelor. Când reîmprospătează comutatoarele sau adaugă capacitate, tehnicienii pot schimba ansamblurile trunchiului MTP întregi în câteva minute, în loc să re-termina zeci de fibre individuale. Designul carcasei detașabile a conectorilor MTP pentru cablu permite chiar și re-lustruire și tranziții de gen fără înlocuirea cablului, reducând și mai mult timpul de nefuncționare în timpul modificărilor.

Îmbunătățirile timpului de instalare variază în funcție de amploarea proiectului și de infrastructura existentă, dar mai multe scenarii de implementare demonstrează modele consistente. Un centru de date hiperscale care implementa conexiuni de fibră pe rândurile de servere a înregistrat o reducere a timpului de instalare cu până la 70% utilizând sisteme de distribuție MTP pre-proiectate în comparație cu abordările tradiționale bazate pe jumper-.

Furnizorii de telecomunicații care implementează lansările FTTH (Fiber to the Home) au trecut la ansambluri MTP pre-terminate după întârzierile meteorologice și programările întrerupte de reluare a îmbinării pe teren. Prin eliminarea-splicing-ului și lustruirii la fața locului, echipele au finalizat instalațiile de ridicare și coborâre prin potrivirea etichetelor și conectarea conexiunilor. Ceea ce anterior necesitaa ferestre de instalare în weekend s-a comprimat în ore, cu echipe care se deplasează între site-uri de mai multe ori pe zi.

Chiar și implementările întreprinderilor mai mici beneficiază de termene accelerate. O actualizare a rețelei de campus corporative care necesită 48 de legături de fibră între clădiri a folosit cabluri trunchi MTP de 12-fibră cu ochi de tragere. Echipajele de instalare au tras ansambluri complete prin conductele existente într-o singură trecere, eliminând procesul de mai multe zile de tragere a cablului principal, îmbinare la punctele de corelare și terminare la punctele finale. Proiectul s-a încheiat cu două zile înainte de termen, în ciuda condițiilor dificile ale căii.

fiber mtp cable

Mai multe inovații ale conectorilor MTP pentru cablu contribuie la instalări mai rapide dincolo de pre-terminare. Designul virolei plutitoare menține contactul fizic între vârfurile fibrelor lustruite chiar și atunci când carcasa conectorului suferă stres sau rotație. Această stabilitate mecanică înseamnă că conexiunile rămân fiabile prin manipularea și poziționarea care au loc în timpul desfășurării.

Clemele metalice cu pini din conectorii MTP oferă o prindere mai puternică pe pinii de aliniere în comparație cu alternativele din plastic utilizate în conectorii MPO standard. Această durabilitate previne ruperea știfturilor în timpul împerecherii repetate și a deconectarii-obișnuite în timpul depanării de instalare. Instalatorii petrec mai puțin timp gestionând conectorii deteriorați și mai mult timp pentru finalizarea instalărilor.

Forma eliptică a știfturilor de ghidare de aliniere de precizie reduce uzura și generarea de resturi din inserții multiple. Acest detaliu aparent minor se acumulează în economii de timp măsurabile în timpul implementărilor mari, în care tehnicienii testează în mod repetat-conexiunile potrivite în timp ce organizează căile. Ciclurile reduse de curățare și inspecție mențin dinamica instalării.

Aranjamentele de fibre cu bandă în cablurile MTP contribuie la eficiența tragerii. La o-treime din diametrul cablurilor strânse-tampon, cablurile panglică se potrivesc prin spații mai înguste și se potrivesc cu raze minime de îndoire mai mici. Instalatorii navighează pe căi dificile fără a necesita extinderea căii sau tehnici specializate de tragere care consumă timp suplimentar.

În timp ce sistemele de cablu MTP cu fibră reduc dramatic timpul de instalare, ele schimbă complexitatea în faza de planificare. Cablurile pre-terminate necesită măsurători precise ale lungimii și timp de producție. Organizațiile trebuie să planifice cu atenție traseele cablurilor și punctele de conectare, deoarece ansamblurile cu lungime fixă-nu oferă flexibilitatea de ajustare a sistemelor terminate pe teren-.

Această cerință de planificare îmbunătățește efectiv eficiența globală a proiectului. Echipele care investesc timp în documentare și măsurători precise finalizează implementările mai rapid, cu mai puține deșeuri. Disciplina de planificare reduce-luarea deciziilor pe site-care cauzează adesea întârzieri. Instalatorii sosesc cu lungimile de cablu exact potrivite, mai degrabă decât tăierea și terminarea din bobine în vrac.

Unele scenarii de implementare beneficiază cu adevărat de flexibilitatea de terminare a terenului. Proiectele de modernizare a clădirilor existente cu condiții necunoscute ale căii pot întâmpina obstacole care necesită ajustări ale lungimii-santiului. Instalările de la distanță fără logistică de livrare fiabilă ar putea necesita capacitatea de terminare pe teren. Cu toate acestea, aceste situații reprezintă mai degrabă excepții decât norma în centrele de date structurate și mediile de telecomunicații.

Îmbunătățirea densității din tehnologia MTP Cable se extinde dincolo de conexiunile individuale până la domeniul general de instalare. O singură carcasă cu montare în rack-1U cu conexiuni LC duplex conține 144 de fibre. Carcasa MTP echivalentă găzduiește 864 fibre-de șase ori mai mare decât capacitatea în spațiu fizic identic.

Această multiplicare a densității se corelează direct cu reducerea timpului de instalare. Mai puține unități de rack de montat, mai puține tăvi pentru cabluri de umplut și mai puține căi pentru a gestiona toate componentele într-o finalizare mai rapidă a proiectului. Eficiența spațiului îmbunătățește, de asemenea, fluxul de aer de răcire, reducând congestionarea cablurilor, ceea ce încetinește munca de instalare în spații restrânse.

Reducerea masei cablului creează un alt avantaj de timp. Implementările tradiționale de fibră pot produce „spaghete prin cablu” încurcate, care necesită timp extins de organizare și gestionare. Abordarea consolidată cu mai multe-fibră a cablurilor MTP organizează în mod natural conexiunile, cu jachete-codate cu culori și etichetare clară care permit identificarea rapidă. Depanarea și verificarea se desfășoară mai rapid atunci când rutarea cablului rămâne vizibilă și logică.

Tehnologia cablului cu fibră MTP se aliniază perfect cu optica paralelă utilizată în rețelele de-înaltă viteză. O legătură 40GBASE-SR4 necesită patru benzi de transmisie și patru de recepție-exact ceea ce oferă un cablu MTP cu 8 fibre. Potrivirea tehnologiei elimină pașii de conversie care altfel ar necesita timp și componente suplimentare.

Pe măsură ce centrele de date migrează către viteze de 100G și 400G, avantajul timpului de instalare se consolidează. O conexiune 100GBASE-SR10 folosind cabluri duplex tradiționale ar necesita gestionarea a 20 de fire individuale de fibră în 10 perechi duplex. Pachetul de cablu MTP echivalent cu 12 fibre simplifică conectarea la două ansambluri de trunchi, fiecare manevrabil cu o singură mână.

Adoptarea timpurie a infrastructurii de cablu cu fibră MTP va dovedește viitorul-facilități pentru îmbunătățiri rapide. Organizațiile care implementează astăzi cablarea MTP pentru aplicații 40G pot face upgrade ulterior la 100G sau 400G prin schimbarea transceiver-urilor și casetelor în timp ce reutilizează instalația de fibră instalată. Această cale de actualizare elimină proiectele de re-cablare care altfel ar necesita cicluri complete de instalare.

Procesul simplificat de instalare pentru sistemele de cablu MTP cu fibră reduce timpul de pregătire pentru echipele de instalare. Terminarea pe teren necesită tehnicieni să stăpânească mai multe abilități specializate: despicarea fibrei la lungimi precise, aplicarea și întărirea epoxidice, lustruirea fețelor de capăt pentru a corecta geometria și interpretarea imaginilor de la microscop pentru a evalua calitatea.

Formarea unui tehnician pentru competența în terminarea terenului necesită de obicei săptămâni de instruire și practică supravegheată. Programele de certificare asigură consecvența, dar această fază de pregătire extinde termenele proiectului atunci când personalul specializat devine indisponibil. Curba de învățare pentru instalarea cablurilor MTP se concentrează în primul rând pe traseul cablurilor, curățarea conectorilor și abilitățile de verificare-polarității pe care tehnicienii le dobândesc în câteva zile și nu în săptămâni.

Organizațiile raportează o dependență redusă de instalatorii-certați de furnizor atunci când implementează sisteme MTP pre-terminate. În timp ce planificarea inițială a proiectului ar putea implica specialiști pentru a asigura schemele de polaritate și configurațiile corecte ale conexiunii, lucrările de instalare efective pot fi finalizate de tehnicieni generali de joasă tensiune-. Această flexibilitate a forței de muncă previne blocajele care întârzie finalizarea proiectului.

Câștigurile de viteză de instalare din tehnologia cablului cu fibră MTP includ timpul petrecut niciodată pe reprelucrare. Terminarea câmpului introduce mai multe oportunități de eroare umană: lungimi de despicare incorecte, fețe de capăt contaminate, tehnică de lustruire necorespunzătoare sau fibre deteriorate în timpul manipulării. Fiecare eroare necesită diagnosticare și corectare, consumând timp care extinde programul de instalare.

Mediile de terminare controlate din fabrică-elimină majoritatea surselor de erori. Echipamentele automate asigură o geometrie-consecventă a feței, iar testarea detectează defecte înainte ca cablurile să fie livrate. Când instalatorii primesc ansambluri pre-terminate, riscul principal de eroare se transferă la erori de rutare sau probleme de contaminare a conectorilor-rezolvate rapid fără a necesita reevaluare.

Sistemul de management al polarității încorporat în standardele MTP Cable previne, de asemenea, erorile de conectare. Sistemul de orientare a tastelor-sus și-jos, combinat cu schemele de polaritate ale metodei A, B și C, creează constrângeri fizice care ghidează conexiunile corecte. Instalatorii nu pot crea accidental nepotriviri de polaritate care ar necesita timp de depanare în sistemele tradiționale în care fiecare fibră se poate conecta la orice port.

Reducerea timpului de instalare variază de obicei de la 30% la 75%, în funcție de amploarea și complexitatea proiectului. Implementările mici înregistrează câștiguri procentuale mai mici, în timp ce proiectele-la scară largă cu sute de conexiuni prin fibră ating limita superioară a economisirii de timp.

Da, ansamblurile de cablu MTP cu fibră sunt disponibile în configurații pentru exterior-cu materiale adecvate pentru manta și izolare la intemperii. Avantajul timpului de instalare rămâne semnificativ pentru implementările în aer liber, deși cerințele de planificare cresc pentru a asigura măsurători precise ale lungimii pentru căile de rutare fixe.

Ansamblurile de cabluri MTP cu fibră acceptă personalizare extinsă, inclusiv numărul de fibre, tipul de fibră (mod unic-sau multimod), metoda de polaritate, genul conectorului, lungimea cablului și evaluarea mantalei. De obicei, producătorii livrează configurații personalizate în 2-4 zile, deși specificațiile complexe pot necesita timpi de livrare mai lungi.

Spre deosebire de sistemele-terminate pe teren în care tehnicienii pot ajusta lungimile pe-site, cablurile MTP pre-terminate vin în lungimi fixe. Măsurătorile incorecte necesită cabluri de înlocuire. Cu toate acestea, planificarea și măsurarea atentă au ca rezultat, de obicei, probleme legate de lungime- mai puțin de 2%, iar timpul pierdut la înlocuirea ocazională rămâne mult mai mic decât timpul economisit pentru toate cablurile specificate corect.

Instalarea cablului MTP necesită echipamente minime specializate în comparație cu terminarea pe teren. Instrumentele de bază includ consumabile pentru curățarea fibrelor, microscoape de inspecție pentru verificarea feței-capetelor conectorului și accesorii standard de gestionare a cablurilor. Eliminarea echipamentelor de terminare (câșie, mașini de lustruit, consumabile epoxidice, cuptoare de întărire) reduce dramatic costurile instrumentelor și timpul de instalare.

Reducerea dramatică a timpului de instalare oferită de tehnologia cablurilor cu fibră MTP provine din trecerea fundamentală de la terminarea pe teren la ansamblurile-terminate din fabrică. Prin eliminarea celor mai-faze de instalare care consumă cel mai mult timp-terminarea, lustruirea și testarea fibrelor individuale-sistemele MTP permit echipelor de implementare să se concentreze pe rutarea și conectarea cablurilor. Avantajul densității multiple-fibrelor sporește și mai mult economia de timp prin reducerea numărului de conexiuni individuale pe care instalatorii trebuie să le gestioneze.

Organizațiile care evaluează infrastructura de fibră ar trebui să ia în considerare atât beneficiile imediate ale vitezei de instalare, cât și avantajele-pe termen lung ale cablajului modular, pre-testat. În timp ce sistemele MTP Cable necesită o planificare mai amănunțită decât abordările-terminate pe teren, investiția de timp în proiectare și măsurare aduce dividende printr-o implementare mai rapidă, costuri reduse cu forța de muncă și rate de eroare mai mici. Tehnologia a devenit standardul de facto pentru mediile de-densitate mare tocmai pentru că oferă economii măsurabile de timp și costuri pe parcursul ciclului de viață al proiectului.
